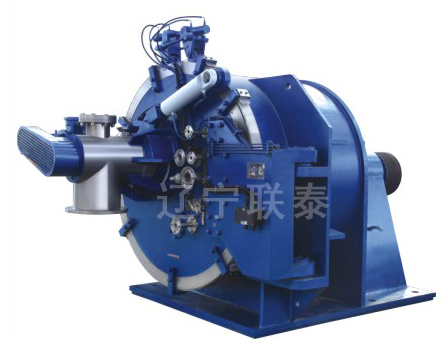

工作原理
        該設備除了具有普通刮刀卸料離心機的推動力外，還有類似于真空管的虹吸抽力，具有更高的生產能力和分離效果。
        電機帶動皮帶輪驅動轉鼓繞自身軸線高速回轉，反沖管向虹吸室內灌液排除虹吸管內的空氣，物料在預先編制的程序控制下，通過進料系統進入高速旋轉的轉鼓內。在離心力和虹吸抽離的雙重作用下，物料均布在過濾介質上進行脫液分離，液相透過固相物料和濾網縫隙，經過濾內轉鼓壁孔和虹吸室的通孔進入虹吸室，再由虹吸管抽走排出機外，固相物料截留在過濾轉鼓內形成濾餅。料層檢測裝置實時檢測物料的充填位置，當濾餅達到事先設定的位置時，自動關閉加料閥，停止進料，然后對濾餅進行洗滌、脫水，待達到要求后，離心機降到卸料速度，卸料閥打開，刮料器在液動控制下旋轉上升，將濾餅刮下掉進螺旋出料器，經出料閥排出機外。
主要用途
        用于中細顆粒的懸浮液固液分離，也可用于有毒、易燃、易爆介質的固液分離。主要用于化工、制藥等領域的原料中間體及成品的固液分離。
主要特點
?♦  全密閉、潔凈型結構設計，符合GMP要求，滿足藥品、食品的無菌生產要求。
?♦  機殼為整體大翻蓋形式，便于對轉鼓及工作區域全部部件進行完全清洗；快開式液壓鎖緊結構，操作方便可靠。
?♦  雙重主軸密封結構設計，確保潔凈區不被潤滑油及其它污染物污染。
?♦  采用PLC控制，按預定程序自動運行。觸摸屏操作，可實現人機對話，操作、維護方便。
?♦  執行元件采用電-氣-液自動控制，進料、過濾、洗滌、脫液甩干、卸料、殘余濾餅去除，在線清洗、在線滅菌等全過程監控。
?♦  采用變頻控制，轉鼓速度無級可調?？砂匆笤O(shè)定進料、洗滌、分離、卸料、殘余濾餅吹掃等工藝速度。
?♦  液態阻尼式隔振裝置，無需浮動平臺，機器運轉平穩。
?♦  在線清洗系統，在離心機中內外表面、轉鼓底、卸料斗、門蓋等部位設置多個噴淋式清洗頭，可在線對工作區內部進行沖洗，達到工藝上的潔凈度要求。
?♦  全自動在線監測的氮?dú)獗Ｗo(hù)系統，確保離心機始終在惰性氣體的正壓下工作，必要時可配置在線氧量分析儀，以實現防爆要求的目的。
?♦  可配置在線滅菌裝置（VHP），對離心機內腔及管路進行在線滅菌。
?♦  完善的多重安全保護系統，轉速監控、過振動保護、開蓋保護、電機過熱過載保護，門蓋鎖緊電-液聯鎖保護、刮刀限位保護、主軸承溫升保護、潤滑斷油保護等裝置保證離心機的安全運行。
?♦  具備虹吸推動力，過濾速度更快。
配置選擇
?♦  開蓋助力：液壓、電動、氣動
?♦  電機驅動：普通電機、防爆電機、變頻電機
?♦  制動方式：能耗、回饋
?♦  在線清洗：噴淋球、噴淋管
?♦  電器元件：品牌供應
?♦  表面處理：鏡面拋光、拉絲、亞光、鈍化
?♦  安全防護：氮?dú)獗Ｗo(hù)系統、振動保護、溫度保護、速度監測、過載保護、機電聯鎖
?♦  氮?dú)獗Ｗo(hù)：自動充氮裝置、氧含量檢測裝置、液封裝置、氣液分離裝置
?♦  出料方式：斜斗式、攪籠螺旋輸送式
?♦  平臺減振：橡膠減振、液態阻尼
材料選擇：
?♦  不銹鋼304、321、316、316L
?♦  碳鋼或不銹鋼涂履PE、PP、HALAR（F30）、PTFE（F4）

工作流程

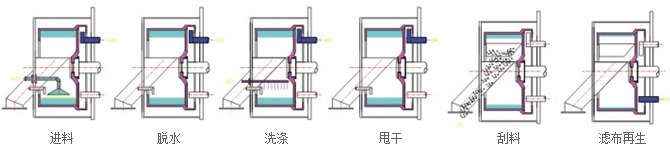

斜斗式出料

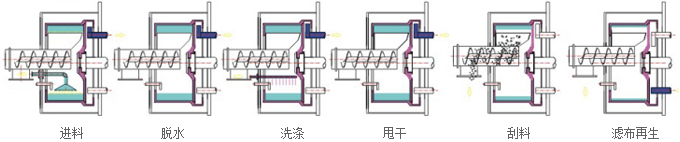

攪籠螺旋輸送出料

技術參數

項目	GKH800	GKH1000	GKH1250	GKH1600
轉鼓內徑	800	1000	1250	1600
轉鼓長度	450	500	625	800
轉鼓工作容積(L)	100	165	370	690
最大裝料量	135	225	500	930
轉鼓轉速(r/min)	1550	1350	1200	950
最大分離因數	1080	1020	1007	808
電機功率(kW)	45	55	90	132
外形尺寸	2550*1850*1350	2400*2150*1700	3450*3300*2500	4550*2750*2300
機器重量	4000	8000	12000	16550
